Einbauanleitung für Schubkasteneinbau unter dem Kühlschrank nach Toni's Bausatz - passend für Carado / Sunlight / Etrusco BIS BAUJAHR 2018

Nachdem Toni uns einen Schubkasten für unser Fach unter dem Kühlschrank eingebaut und dazu einen Bausatz entwickelt hat, haben wir ganz viele Anfragen von Euch für die Fahrzeuge aus früheren Baujahren erhalten. Das Fach unter dem Kühlschrank ist bis Baujahr 2018 niedriger gewesen, als es bei unserer Greta der Fall ist. Daher hier der passende Schubkastenbausatz, der für die Modelle von Carado / Sunlight und Etrusco bis Baujahr 2018 passt.

Solltet Ihr ein Fahrzeug ab Baujahr 2019 besitzen und Interesse an einem passenden Bausatz haben, dann schaut einfach hier vorbei: Bausatz für Schubkasten unter dem Kühlschrank ab Baujahr 2019 für Carado / Sunlight und Etrusco.

 Die Bausätze könnt Ihr wie gehabt ab sofort in unserem Shop erwerben.

Bitte beachtet,  dass es sich hier um einen Bausatz für ein Wohnmobil von Capron (also Carado oder Sunlight) handelt. Bitte kontrolliert UNBEDINGT die Maße in Eurem Wohnmobil, ob sie mit den hier genannten Maßen übereinstimmen. Da Etrusco baugleich ist, sollte der Bausatz auch in diesen Mobilen passend sein.



Parallel zu dieser Einbauanleitung schaut Euch bitte unbedingt das Video zum Einbau dieses Schubkastens an.



Sollten die Maße bei Euch abweichen, meldet Euch bitte bei uns per Mail an info@leniundtoni.de, dann werden wir eine für Euch passende Lösung finden.

Vorbereitung

Bitte überprüft zunächst die Maße der vorhandenen Klappe unterhalb Eures Kühlschranks:

die Klappenbreite sollte 520 mm und die Klappenhöhe 199 mm betragen.

Begonnen wird jetzt mit dem Abschrauben der Topfbänder samt Grundplatten, damit Ihr die Klappe zur weiteren Bearbeitung als Schubkastenfront parat habt.

Die Halteleiste am Boden könnt Ihr ebenfalls abschrauben. Die Schrauben sind unter den Abdeckungen der Eckverbinder.



Zusammenbau Schubkasten

Die beiden Rückwandhalter werden von hinten mit den 3,5 x 13 Spaxschrauben an die Rückwand geschraubt.

Achtet bitte darauf, dass die Halter mit der geraden Seite oben bündig sind.



Nun werden die Seitenteile an die Rückwandhalter geklippt. Hierbei muss die untere Spitze der Rundung am Seitenteil mit der Unterkante des Rückwandhalters übereinstimmen.

Jetzt kann der Boden in die Nut der Seitenteile eingeschoben werden. Den Schubkasten müsst Ihr dazu umdrehen, den Boden ganz an die Rückwand schieben und jetzt sollte er mit den Seitenteilen vorne bündig abschließen. Die Seitenteile müsst Ihr an den Boden drücken (evtl. mit einer Zwinge leicht unterstützen) und mit den 3,5 x 13 Schrauben festschrauben.



Jetzt widmen wir uns der Klappe.



Bohrpunkte und Klappe anbringen

Auf der Rückseite der Klappe müssen 6 Bohrpunkte nach folgender Skizze angezeichnet und gebohrt werden.



Die Bohrungen haben einen Durchmesser von 10 mm und eine Tiefe von 12 mm.



Da die Klappe nur eine Stärke von 15 mm hat, solltet Ihr auf jeden Fall einen Tiefenanschlag verwenden.

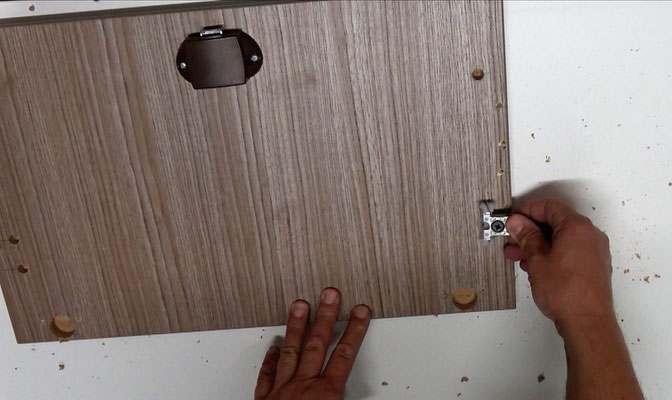

Im nächsten Schritt müsst Ihr die Frontverbinder eindrücken und aufstellen.

Jetzt kann die ehemalige Klappe an die Schubkastenseitenteile gesteckt werden.

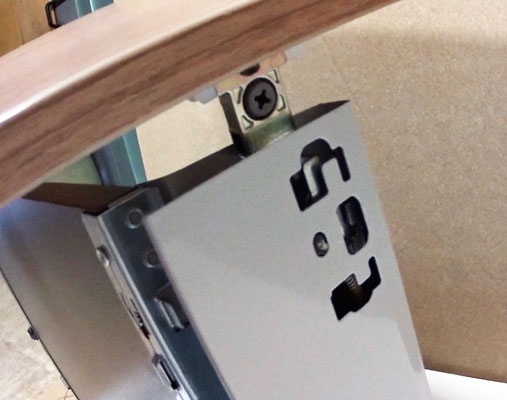

Mit einem Schraubenzieher könnt Ihr im mittleren Loch der Seitenteile die Front durch Drehen der Mechanik wieder lösen. Mit der hinteren Schraube lässt sich die Front in der Höhe und mit der vorderen Schraube seitlich verstellen.



Jetzt nur noch die Seitenreling mit dem Spreizdübel in die obere Bohrung stecken (auf Links und Rechts achten), aufrichten und in die Rückwandhalter klippen.



Der Schubkasten ist jetzt fertig.



Korpusschienen und Fertigstellung

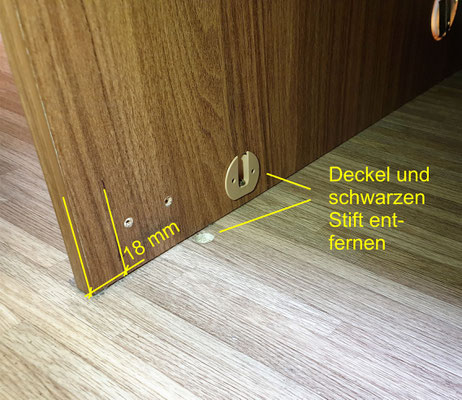

Zuerst müsst Ihr links und rechts an den Seitenwänden eine Hilfslinie parallel zur Schrankvorderseite mit einem Abstand von 18 mm zeichnen.



Die Deckel der Schrankverbinder und den schwarzen Stift könnt Ihr entfernen.







Die Anschraubhilfen (links und rechts beachten, Pfeil nach oben) werden nun auf den Boden gestellt und mit der Vorderkante an die Markierung gesetzt. Nachdem Ihr die Schutzfolie abgezogen habt, könnt Ihr die Anschraubhilfen dort ankleben. Nun noch mit jeweils zwei 4 x 25 Schrauben durch die großen Bohrungen anschrauben.



Die Anschraubhilfen sind passend für die Korpusschienen vorgebohrt. Damit die Schienen an die richtige Stelle geschraubt werden, habe ich die entsprechenden Löcher an den Korpusschienen markiert. Ihr müsst sie nur noch passend über das Loch halten und mit den 4 x 25 Schrauben befestigen.



Vermutlich müsst Ihr die Verteilerdose rechts hinten im Schrank um ca. 2 cm nach hinten versetzen, damit der Schubkasten ganz zugehen kann. Der Abstand zwischen Verteilerdose und Schrankvorderkante muss ca. 42 cm betragen.





Wenn das passt, kann auch schon der fertige Schubkasten aufgesetzt werden, indem Ihr die Laufschienen etwas herauszieht, den Schubkasten einfach darauf setzt und nach hinten schiebt. Der Schubkasten rastet hörbar ein und sitzt nun fest auf den Schienen.





Zum Aushängen müsst Ihr den Schubkasten beherzt bis zum Anschlag herausziehen und gleichzeitig nach oben heben.



Das Fugenbild könnt Ihr nun mit den Einstellschrauben an den Schubkastenseiten und mit der Schraube an der Reling einstellen.

Bitte prüft unbedingt, ob der Druckverschluss gut schließt, damit der Schubkasten nicht während Eurer nächsten Fahrt ungewollt herausfährt.

Fertig ♥


Wie immer zum Schluß noch eine letzte Info: der Bausatz bringt ein Mehrgewicht von knapp 6 kg und ist mit ca. 30 kg belastbar.
